型号：MX-W8000
MX8000 是Meloarte®公司2013年 4月份研新推出的数字高清混合矩阵，设计风格采用汽车巨头路虎发现四的风格，进行高端音视频个性化制定插卡服务。该矩阵适用于多种格式的视频信号输入、输出交换，可根据用户的需求，选择最适合的视频格式输入、输出卡，避免了使用过多的视频转换器，节省了系统成本，减少了信号的事故率，降低了视频信号由于过多转换造成的衰减，实现图像信号高保真输出。
Meloarte® 系列数字高清混合矩阵带有断电现场保护、多种格式信号交换等功能，采用纯硬件插卡式结构，安装灵活方便，设备支持HDMI，DVI，HD-SDI，SDI,VGA，光纤，CVBS和YPbPr等信号输入，HDMI、DVI或VGA信号输出。具备多种控制方式：RS232控制、网络控制等。该设备是专为高清数字音视频切换工程而设计的广播级工程机，为高清视频系统提供了一套独特的解决方案。
产品特性：
纯硬件、板卡式热插拔结构
采用模块化硬件结构设计，系统电源、风扇、信号输入卡、输出卡支持热插拔，为系统提供了灵活性和可靠性。纯硬件设计，启动快，具有断电自动恢复功能。输入输出采用模块化设计，根据系统需要灵活配置，也为日后升级提供了便利。在系统不断电的情况下可对输入输出板卡直接更换、升级等，特别在系统运行关键任务时尤其重要。
数字/模拟、高清/标清、原始/编码信号可混合输入
Meloarte MX8000 数字高清混合矩阵结合模块化的优势，系统灵活配置，支持VGA、DVI、HDMI、Video（PAL/NTSC）、YPbPr、HD-SDI、IP流媒体信号，混合切换。
自定义输出分辨率
Meloarte MX8000 系列高清混合矩阵的每个输出通道可以配置相同或不同的分辨率。这样在工程项目上，就可以适应不同型号、不同组别显示器所支持不用分辨率的要求。相比市面上仅能设置一种分辨率的矩阵来说，Meloarte MX8000系列高清混合矩阵具有更高的应用灵活性，为对分辨率要求多样化的工程项目提供完美解决方案。
无缝切换
信号在切换时黑场间隔为毫秒级，不会出现长时间的切换黑场，无中间过渡态，信号实现无缝切换。
支持场景轮巡
Meloarte MX8000 系列混合矩阵全面预置场景，可通过前面板按键、网口、串口对输入输出配置进行场景保存，对预先配置的场景进行调用，并自定义场景轮巡。这种功能能快速有效的设置输入输出参数并储存在系统中以备日后使用，场景轮巡变得更加智能化。
控制方式多样化
Meloarte MX8000 混合矩阵支持TCP/IP网络或者RS232/485端口进行控制。混合矩阵接入现有网络的交换机，用户通过网络工作站可对多台矩阵实现独立管理和协同管理，还可通过串口进行级联控制。 MX8000 系列混合矩阵开放控制协议，支持第三方设备对其进行控制。例如在安防领域，支持通过安防专用键盘进行控制，完成信号切换上屏、重点信号放大等常规操作。
主要功能：
多槽位设计，支持128路输入，128路输出高标清视频信号切换
支持CVBS、YPbPr、VGA、HD-SDI/SDI、DVI，HDMI等输入
支持图像最高分辨率1920×1200@60Hz
提供多种控制方式：RS232，网络控制
支持高清的1080P、1080i、720p标准
技术参数
技术指标
输入最高刷新率 85Hz
输入最高分辨率 1920×1200@60Hz，2048×1080p@24Hz
输入视频信号带宽 1650MHz
输入视频信号 0.5～1.0V P-P
输入DDC信号 5V P-P (TTL)
支持分辨率 ≤1920×1200@60Hz的所有分辨率
控制方式 RS-232，RJ-45网络协议
控制软件 MMCtrl
规格特征
输入接口 可选HDMI，DVI，SD/HD/3G-SDI，VGA，CVBS，YPbPr等信号输入卡
输出接口 可选DVI-I等信号输出卡
高度 尺寸(W/L/H) 输入输出个数 重量
3U 440mm×300mm×133mm 4×输入卡，4×输出卡 15 Kg
6U 440mm×350mm×265mm 8×输入卡，8×输出卡 25 Kg
12U 440mm×425mm×532mm 18×输入卡，18×输出卡 50 Kg
24U 440mm×450mm×1065mm 32×输入卡，32×输出卡 95 Kg
基本参数
电源 AC 100-240V ，50/60Hz，0.3A 冗余电源设计
工作温度 0℃～70℃
存储温度 -40℃～85℃
湿度 5％～95％

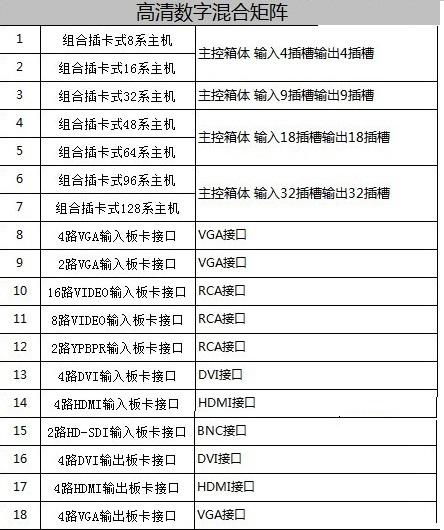

板卡类型：
板卡类型 接口类型
信号标准
MX8000-HDMI4 数字高清HDMI输入板卡 4×HDMI （HDMI-A Female） HDMI1.3a，支持1920*1200下任意分辨率，支持HDCP
MX8000-DVI4 数字高清DVI输入板卡 4×DVI （DVI-I Female） DVI 1.0，支持1920*1200下任意分辨率
MX8000-YPBPR4 模拟高清YPbPr输入板卡 2×YPbPr（BNC Female） BTA S-001B，支持1920*1200下任意分辨率
MX8000-SDI2 数字SDI输入板卡 2×3G/HD/SD-SDI（BNC Female） 3G/HD/SD-SDI（自动选择）
480i，576i；（SD-SDI）
720p25/29.9450/59.94/60
1080i50/59.94/60
23.98/24/25/29.9/30；（HD-SDI）
1080p 50/59.94/60（3G-SDI）
MX8000-FIBER4 四路光纤高清输入卡 4×2/4 female LC connectors DVI 1.0, HDMI, HDCP 1.1, CEA-861E 支持1920*1200以下任意分辨率
MX8000-VGA4 模拟高清VGA输入板卡 4×VGA（DB15 female）
支持1920*1200以下任意分辨率
MX8000-VIDEO2 模拟标清Video输入板卡 2/8/16×Video（BNC female） 支持NTSC、PAL、Secam等标准
MX8000-DVI4 数字高清DVI-I输出板卡 4×DVI-I（HD24+5 female）
支持DVI1.0，HDMI1.0标准
支持1920*1200以下任意分辨率，可输出VGA信号
